添加時間：2024-11-12
更新時間：2025-07-17
價格：￥2397.57元
庫存：5件/套
品牌：NTN軸承
類型：軸向載荷用雙聯角接觸球軸承.HTA型
型號：HTA024UT2DB/GNUP-21
基本代號：024
前綴：【HTA：軸向載荷用雙列角接觸球軸承HTA型】
后綴：【U：Ultage品質】【T2：塑料，尼龍或聚四氟乙烯保持架】【DB：雙列背靠背（<>）配對】【/GN：正常預緊】【UP-21：特殊精度】
電話：13924080008
在線詢價 技術咨詢NTN HTA024UT2DB/GNUP-21軸承，軸承型號：HTA024T1DB/GNP4L，軸向載荷雙聯角接觸球軸承 - HTA型。
HTA024UT2DB/GNUP-21是【NTN軸承品牌】的型號，主要用在建筑機械、印刷機械、紡織機械傳動軸、軋鋼機輥頸、軋鋼機齒輪箱座、石油鉆機轉環、成形機、塑料、鑿巖機械等各大領域。
HTA024UT2DB/GNUP-21軸承的基礎規格是：（120.000*180.000*）。
詳細信息如下：

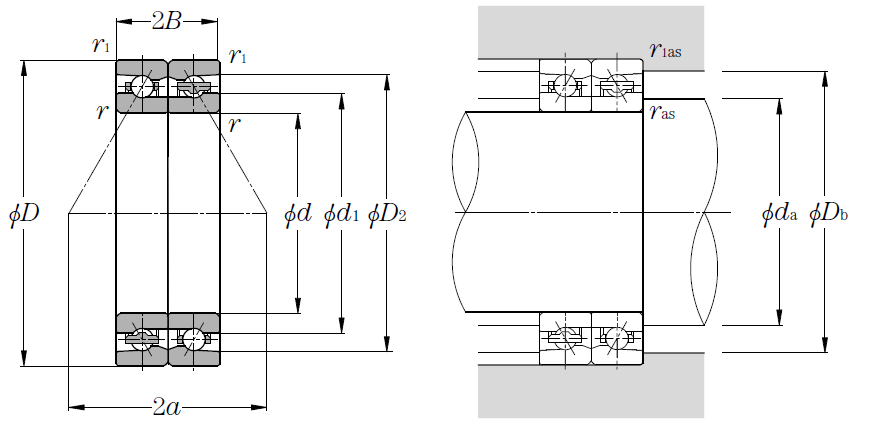

| 尺寸參數 | |
| d | 4.7244 in 120.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.0630 in 27.000 mm |
| 2B | 2.1260 in 54.000 mm |
| d1 | 5.6417 in 143.300 mm |
| D2 | 6.4370 in 163.500 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 40 o |
| 2a | 6.0472 in 153.600 mm |
| da min | 5.2756 in 134.000 mm |
| Db max | 6.7913 in 172.500 mm |
| ras max | 0.0787 in 2.000 mm |
| r1as max | 0.0394 in 1.000 mm |
| 技術參數 | |
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 6300轉/分鐘 |
| 極限轉速-脂潤滑 | 5000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 51500 lbf 228000 N 228.00 kN |
| 基本額定動載荷 | 20000 lbf 89000 N 89.00 kN |
| 附件 | 開式 |
| 重量 | 9.758 lb 4.426 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
